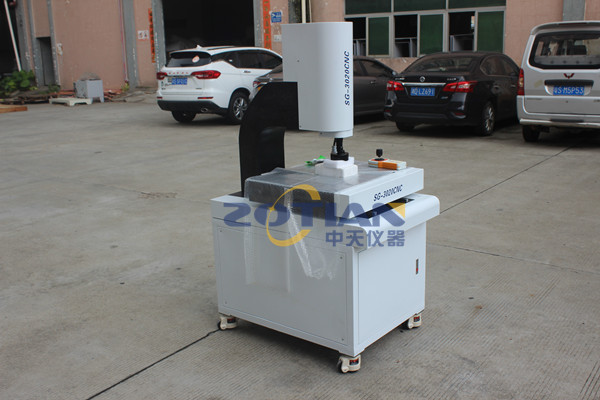

非接觸式三維測量系統
一臺設備可以實現坐標、尺寸和三維形狀的非接觸測量。
白光測量?jī)x高精度雙鏡頭圖像測量系統。
使用高縱橫比來準確測量形狀。
標準圖像測量功能可以連續不間斷地測量坐標、尺寸和3D形狀。
大型工作臺可以準確地處理大尺寸工件，例如印刷電路板。
非接觸式三維測量系統特性
◇快速視覺系列
◇CNC影像測量?jī)x配有CCD攝像頭，無需像測量顯微鏡、投影儀那樣進行視覺調節。可以輕松完成電子元件、成型品、樹脂成型品等的自動測量。
◇快視PRO所有光源均采用LED照明，增強了邊緣的可探測性，降了功耗，延長了使用壽命。
◇觀察系統采用程控磚塔，放大倍數高，重現性好，測量過程中可自動切換放大倍數。(PRO/PRO3)
◇所有型號的產品都具有表面、邊緣和模式自動對焦功能，增加了各種用途的測量靈活性。可以添加激光自動對焦系統(作為工廠安裝選項)。
◇可編程環形照明精細調節照明的角度和方向，為測量提供良好的照明。照明角度可以在30o到80o之間任意設置。這種照明可以有效地突出斜面的邊緣和較小的臺階差。照明可以獨立控制前、后、左、右方向。單向照射身體形成陰影可以突出邊緣，方便測量。◇圖案對焦線即使在低對比度的透明物體或鏡子上也能實現清晰對焦。用于不同表面的高度測量。
◇表面聚焦系統可用于測量各種面積大小的高度。它的優點是，即使在樹脂成型面或加工面等較粗糙的部位，對焦作用也不會受到影響。◇邊緣對焦系統可以準確對焦邊緣位置。
圖像測量系統
根據快視系統采集的測量數據，檢測X、Y、Z軸的位置數據，然后計算并處理坐標和尺寸。
零件經理
零件管理器適用于在測量臺上測量和分析多個工件的程序管理軟件。離線教學軟件，軟件使用2D CAD數據創建測量程序。它可以減少制作程序所需的時間，縮短工作時間。
帕格帕克
這是一個使用NC數據、CAD數據和Gerber數據創建程序的離線教學軟件。
測試圖表軟件/統計處理軟件
軟件可以根據測量結果生成檢測報告。
測量鏈
該軟件可以對測量結果進行統計計算和處理。外部控制軟件
這是一個客戶端應用軟件，通過連接外部計算機上的PLC或遠程軟件，可以從外部控制或提供的運行狀態。這個軟件可以用來連接自動傳輸機器人和信號塔。
測量支持軟件
該軟件使用3DCAD數據創建測量程序。它可以減少制作程序所需的時間，縮短工作時間。
計算機輔助設計接口
軟件在圖形窗口中顯示CAD數據，以提高測量的可操作性。形狀評估/分析軟件
根據自動跟蹤儀和非接觸式位移傳感器獲得的板形數據，進行設計值和板形分析。
該軟件可以根據PFF(點狀聚焦)或WL I(白光干涉)數據生成3D形狀。
該軟件可以根據非接觸式位移傳感器獲得的數據進行三維形狀分析。
作為測量的延伸和合理化，一次設定不僅可以測量工件的正面、側面和背面。各種可選的物鏡使光學系統能夠在0.5到25倍的范圍內選擇適合測量目的的放大倍數。也有工作距離長的其他型號。RGB濾色器設備鹵素?zé)粼纯煲暤拿婀夂统炭丨h(huán)光可以增加濾色功能。當測量有色低反射工件時，通過突出顯示邊緣可以很容易地檢測到邊緣。可以更新。當濾光片切換到黃色時，可以在有感的黃色室內進行圖像測量。
