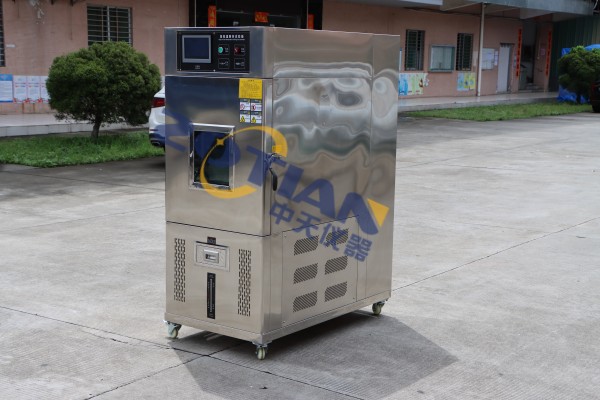

立式低溫耐折試驗機通過制冷系統、溫控系統、機械傳動系統、數據采集系統四大模塊的協同工作,實現低溫環境與機械彎曲動作的精準同步。以下是其核心技術解析:
一、低溫環境快速構建與穩定維持
1、復合制冷技術
液循環+機械壓縮:采用R404環保冷媒,結合雙級壓縮循環,實現-30℃至+150℃寬溫域覆蓋。
降溫效率:常溫至-30℃僅需45分鐘,支持線性降溫模式模擬環境突變。
溫度均勻性:通過強制對流風機+優化風道設計,確保箱內溫差≤±2℃。
2、PID智能溫控算法
高精度傳感器:實時監測箱體內部溫度,反饋精度達0.1℃。
動態調節:根據負載變化自動調整壓縮機功率,避免溫度過沖或波動。
穩定性:72小時連續運行溫度漂移<0.5℃。
二、機械彎曲動作的精準控制
1、伺服驅動系統
無皮帶齒輪減速馬達:直接驅動彎折機構,傳動效率>98%,支持10-100次/分鐘無級變速。
動態扭矩補償:根據彎折角度實時調整輸出力,避免試樣過載或欠載。
2、模塊化彎折機構
多工位設計:支持12組試樣并行測試,彎折角度1°-200°任意設定。
運動模式:提供往復彎折、定點保壓、脈沖加載等多種模式,模擬實際使用場景。
3、力學加載系統
彈簧+砝碼復合加載:折疊試驗負載達641N,彎曲試驗支持36N微調。
張力補償:根據試樣變形量自動調整加載力,確保試驗一致性。
三、低溫與機械動作的同步機制
1、時序控制邏輯
預冷階段:先啟動制冷系統,待溫度穩定至設定值后,再啟動機械傳動。
動態同步:通過PLC控制器實現溫度、彎折頻率、角度的實時耦合,誤差<50ms。
2、安全聯鎖保護
溫度閾值鎖定:當箱內溫度偏離設定值±5℃時,自動暫停機械動作。
過載保護:監測電機電流異?;蛟嚇幼冃瓮蛔儠r,立即觸發急停。
四、數據采集與智能分析
1、多維傳感器陣列
六維力傳感器:同步采集溫度、彎折次數、形變、應力數據,精度0.1%FS。
激光位移傳感器:監測裂紋擴展速率,精度0.01mm。
2、AI數據分析系統
壽命預測模型:基于Arrhenius方程和S-N曲線,建立溫度-疲勞耦合模型。
異常檢測:通過機器學習算法識別材料失效前兆,預警準確率>95%。
五、典型應用場景
領域 溫度設置 機械動作參數 測試目標
消費電子 -20℃至+60℃ 彎折角度180°,頻率30次/分鐘 折疊屏鉸鏈耐寒性評估
新能源汽車 -40℃至+85℃ 脈沖加載500N,循環5萬次 電池包密封膠低溫脆化臨界值
航空航天 -55℃至+120℃ 復合加載(彎折+振動) 碳纖維復合材料熱-力耦合性能
建筑材料 -30℃至+50℃ 往復彎折,角度90° PVC管道低溫彎折疲勞壽命
通過溫度場與應力場的精準耦合,立式低溫耐折試驗機為材料可靠性驗證提供了關鍵支持,其同步控制精度已達到國際水平。
