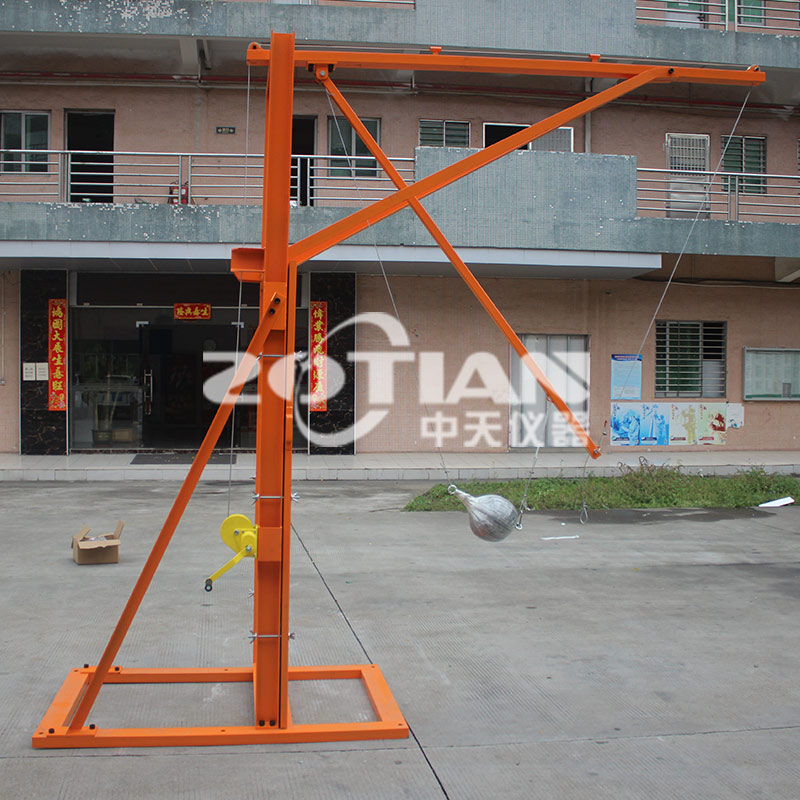

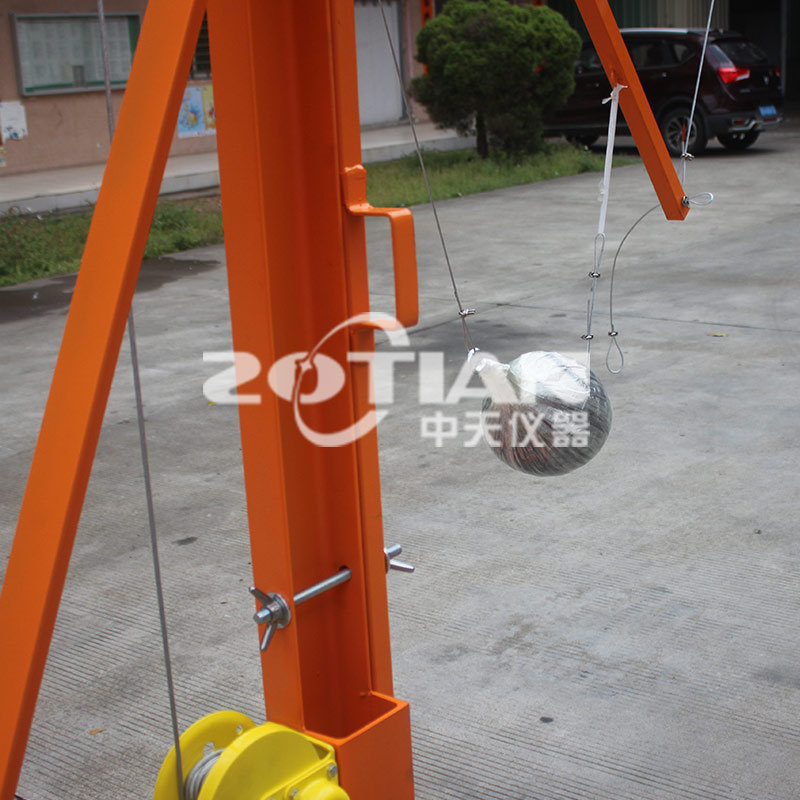

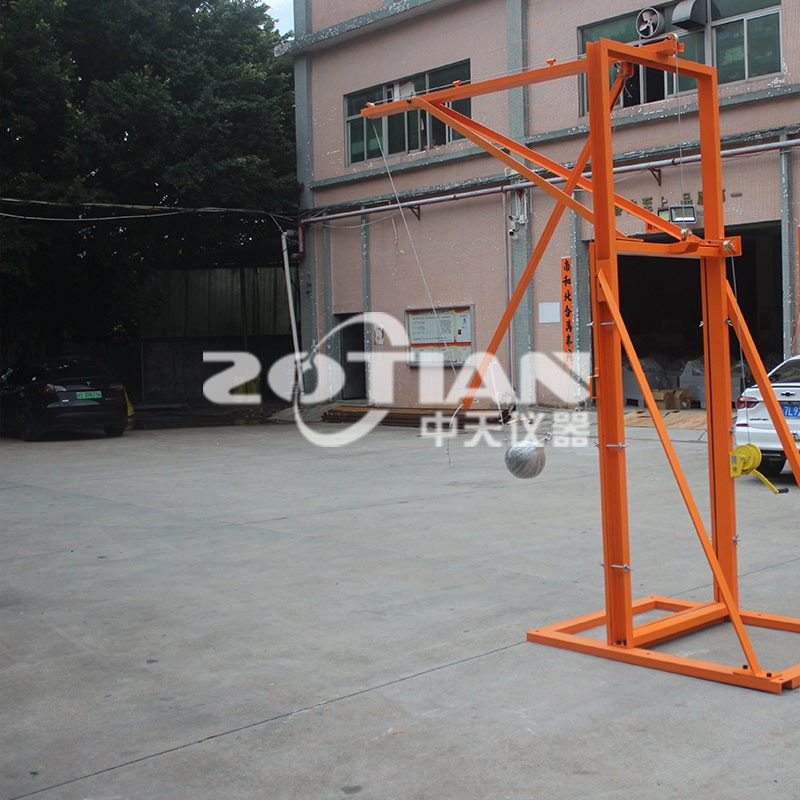

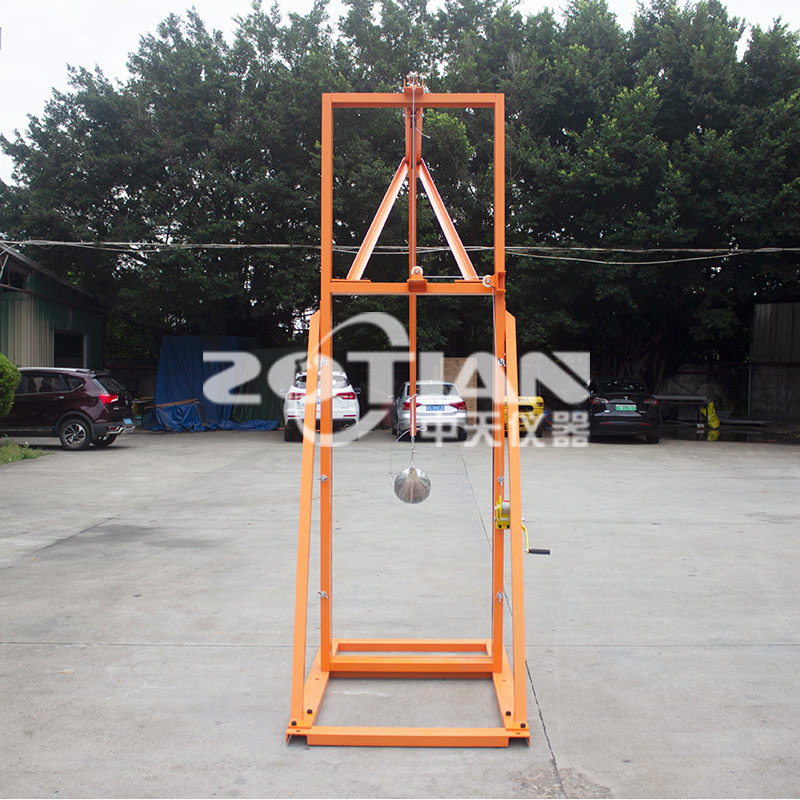

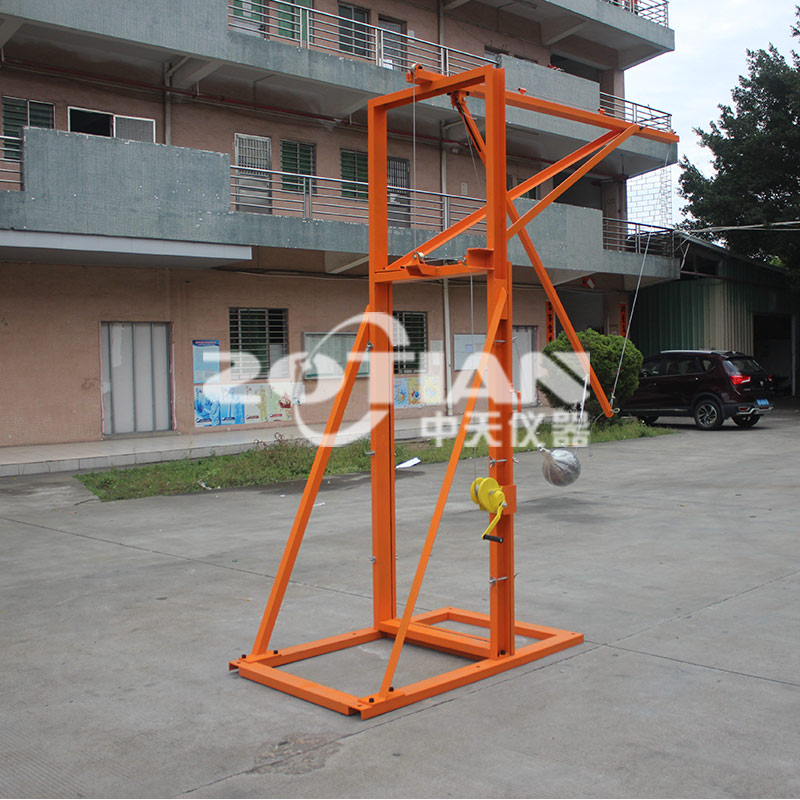

軟件重物撞擊試驗原理有

a——吊環； e——調整墊；

b——螺桿； f——重塊；

c——鎖緊六角螺母； g——橡膠輪胎；

d——六角螺母； h——輪圈。

檢測方法

1、 試樣

試樣為與制品相同厚度、且與制品在同一工藝條件下制造的尺寸為1930mm(0,+5mm)X864mm(0,+5mm)的長方形平面鋼化玻璃。

2、 試驗步驟

1） 用直徑3mm的撓性鋼絲繩把沖擊體吊起，使沖擊體橫截面大直徑部分的外周距離試樣表面小于13mm，距離試樣的中心在50mm以內。

2） 使沖擊體大直徑的中心位置保持在300mm的下落高度，自由擺動落下，沖擊試樣中心點附近1次。若樣沒有破壞，升高至750mm，在同一試樣的中心點附近再沖擊1次。

3） 試樣仍未破壞時，再升高至1200mm的高度，在同一塊試樣中心點附近沖擊一次。

4） 下落高度為300mm,750mm或1200mm試樣破壞時，在破壞后5min之內，從玻璃碎片中選出大的10塊，稱其質量。并測量保留在框內長的無貫穿裂紋的。

結構組成

1試驗裝置應帶有銘牌（標有型號、制造廠名、出廠編號和日期），合格證及說明書。

2試驗裝置表面應整潔、無塵，無剝落、脫漆等現象。

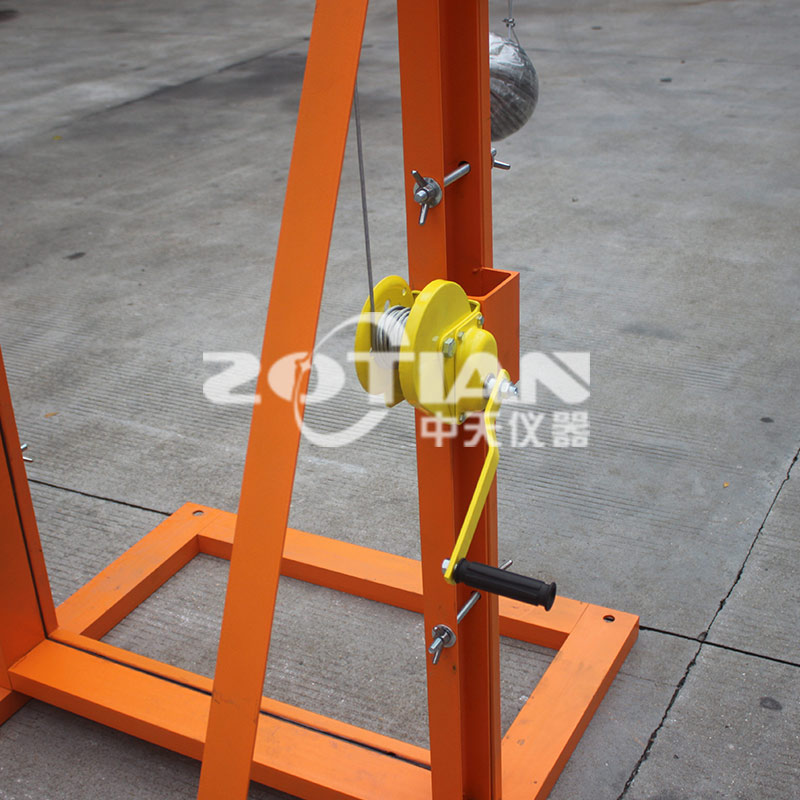

3裝置中升降機構有關參數

3.1升降機構的升降控制偏差應為0～ 30mm。

3.2升降機構的顯示沖擊高度與實際沖擊高度之間的誤差不應超過±1%。

1.沖擊高度：1200mm內

2.試驗沖擊高度：300mm、450mm、600mm、750mm、900mm、1200mm（可調）

3.沖擊高度偏差：±30mm

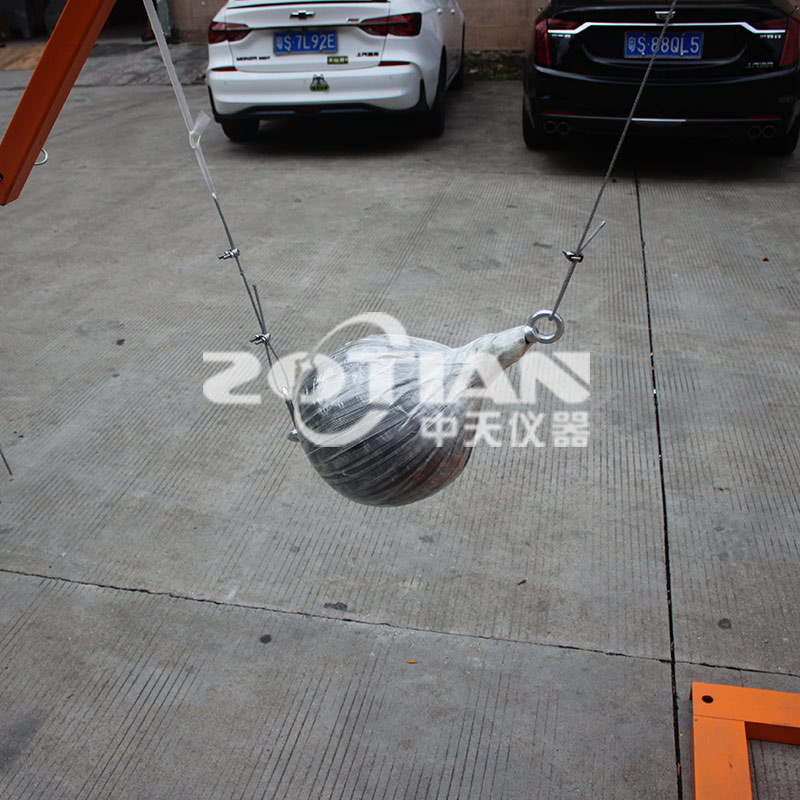

4.霰彈袋質量：45±0.1kg

5.霰彈袋zui大直徑：250mm

6.霰彈袋脫扣方式：電磁鐵牽引脫扣

7.高度測量元件：拉線編碼器

8.撓性鋼絲繩直徑：φ3.0mm

9.木質試樣框架內緣尺寸：長1910mm、寬845mm

10.玻璃試樣尺寸：長1930mm、寬864mm

11.試驗機框架材料：10號槽鋼

12.橡膠墊板：寬20mm、厚3mm硬度邵爾A50°

13.外形尺寸：長2750mm×寬1000×高2700mm

14.固定方式：地腳螺栓固定

15.安電源：AC 1Φ3W /220V1P 6.8A 1.7KW 50HZ±15％。
